MASTERCAM probing je programski dodatak za Mastercam koji vam omogućuje programiranje CNC mjernih ticala izravno u Mastercamu.

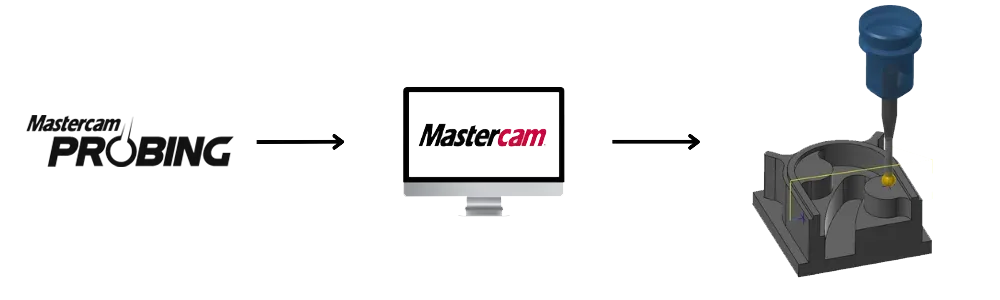

MASTERCAM probing učinkovito doprinosi poboljšanju kvalitete proizvoda, povećanju produktivnosti i smanjenju vremena mjerenja dijelova. Uz pomoć mjernih ciklusa za automatsko određivanje referentnih točaka (G54, G55…), otkrivanje i kompenzaciju neusklađenosti obratka, možemo značajno smanjiti vrijeme postavljanja obratka. Riješite se potrebe za mjernim sondama od jednog dobavljača i programirajte bilo koju mjernu sondu izravno u Mastercamu. Mastercam Probing automatski generira i ubacuje G-kod neovisan o stroju izravno u vaš NC program. Koristite Mastercam Probing za poboljšanje kvalitete dijela, povećanje produktivnosti i smanjenje vremena podešavanja.
Tijekom procesa obrade možemo automatski kompenzirati sve nepravilnosti i odstupanja od željenih tolerancija mjerenjem u stvarnom vremenu. Nakon što je cijeli ciklus obrade završen, proizvod se može ponovno izmjeriti kako bi se potvrdile njegove konačne dimenzije prije nego što se izreže konačni dio. Pomoću MASTERCAM probing dodatka možemo lako poboljšati konačnu kvalitetu proizvoda i time osigurati dosljedne, ponovljive rezultate u seriji.
Uz Mastercam Probing Video knjižnicu, odabranu kolekciju brzih demonstracija koje vam točno pokazuju kako postaviti odmake obratka pomoću Renishaw Inspection Plus. Bez obzira jeste li novi u mjernim metodama ili želite usavršiti svoje vještine, ovi videozapisi pružaju praktične uvide u nekoliko minuta. Video Mastercam Probing
Dvaput mjeri, jednom reži
Prije obrade
Ispitajte ticalom kako biste osigurali točane postavke obratka. Vizualizirajte i provjerite pokrete ticala prije obrade.
Tijekom obrade
Mjerite geometrije poluproizvoda i dinamičku kompenzaciju topografskih nepravilnosti. Mastercam probing će vas upozoriti ili će zaustaviti stroj ako se prekorači definirana tolerancija.
Nakon obrade
Mjerenje točnosti gotovog dijela kako bi se provjerile njegove dimenzije prije otpuštanja.
ZAŠTO MASTERCAM PROBING?
Radi s popularnim proizvođačima
Mastercam Probing radi s popularnim markama CNC mjernih glava kao što su Renishaw, Blum-Novotest i Heidenhain.
Više jezična podrška
Mastercam Probing dostupan je na engleskom i njemačkom jeziku. Podrška za više jezika je u pripremi.
Izradite cikluse iz CAD modela
Programirajte cikluse sondiranja izravno iz istog CAD modela koji se koristi za putanje alata i druge Mastercam operacije. Potpuna asocijativnost osigurava da se putanja sondiranja ažurira s promjenama geometrije.
Korisnički prilagođeno sučelje
Kao potpuno integrirani dodatak, Mastercam Probing bit će poznat i intuitivan svakom korisniku Mastercama. Potpuni pristup standardnim izbornicima desnim klikom kursora, alatima za automatski odabir kursora i pomicanju kotačićem miša za jednostavne promjene.
Unaprijed definirani ciklusi
Uključuje širok raspon unaprijed definiranih i potpuno prilagodljivih ciklusa sonde za većinu mjernih potreba. Pokažite na bilo koji parametar ciklusa i dinamički dijagram točno prikazuje što parametar kontrolira.
Inspect
Svi pokreti sonde mogu se praktično vizualizirati i provjeriti pomoću Mastercamovog Backplota, Provjere i Strojne simulacije. Osigurajte da vaš alat sonde ostane neoštećen tijekom obrade. Sudari alata sonde mogu se otkriti i riješiti prije nego što se program obradi.
Podržani proizvođači kontrolera
Probe vendor cycles
Posebni ciklusi i makroi proizvođača sondi moraju se instalirati na kontrolere koji nemaju ugrađene mjerne cikluse.
Popis podržanih kontrolera:
- Renishaw
- Brother
- Fanuc
- Haas
- Mazak
- Okuma
- Blum
- Brother
- Fanuc
- Haas
- Mitsubishi
- Okuma
Native cycles
Neki kontroleri već imaju ugrađene cikluse sondiranja. U tom slučaju, podržana je bilo koja marka mjernog alata.
- Heidenhain
- TNC320
- TNC400
- TNC426
- TNC430
- iTNC530
- TNC640
- Makino
- Professional 6
- Okuma
- OSP-200M
- Siemens
- S828D
- S840D
- S840Dsl
CIMCO Probing je sada Mastercam Probing
Tolland, CT – Mastercam objavljuje akviziciju CIMCO-ove Mastercam tehnologije mjernih sondi. Ovom strateškom akvizicijom CIMCO-ova tehnologija mjernih sondi odmah će biti preimenovana u Mastercam Probing, što će dodatno poboljšati Mastercamov sveobuhvatni paket proizvodnih alata.
5 najvažnijih značajki Mastercam probing
Mastercam je u potpunosti prihvatio sondiranje sa svojim integriranim putanjama alata za sondiranje, što olakšava programiranje i simulaciju operacija sondiranja više nego ikad. Evo značajki koje se ističu:
1. Automatizirano podešavanje obratka – Brzo locirajte rubove, provrte, izbočine i kutove. Dodijelite odmake obratka (WCS) na temelju podataka sonde – nije potrebno ručno pronalaženje rubova.
2. Mjerenje alata i otkrivanje loma – Automatski izmjerite duljinu i promjer alata. Otkrijte oštećene alate prije nego što unište dio pomoću ugrađenih makroa.
3. Inspekcija tijekom i nakon obrade – Pokrenite provjere usred ciklusa ili nakon obrade kako biste provjerili kritične dimenzije. Pokrenite alarme ili ažuriranja odmaka ako dijelovi nisu u skladu sa specifikacijama.
4. Jednostavnost korištenja i implementacije – Mastercam sondiranje koristi iste cikluse sondiranja koji su već instalirani na vašem stroju.
5. Simulacija i otkrivanje sudara – Vizualizirajte pokrete sondiranja u Mastercam Simulatoru. Izbjegnite sudare i nevažeće poteze pomoću ugrađenog otkrivanja sudara.
